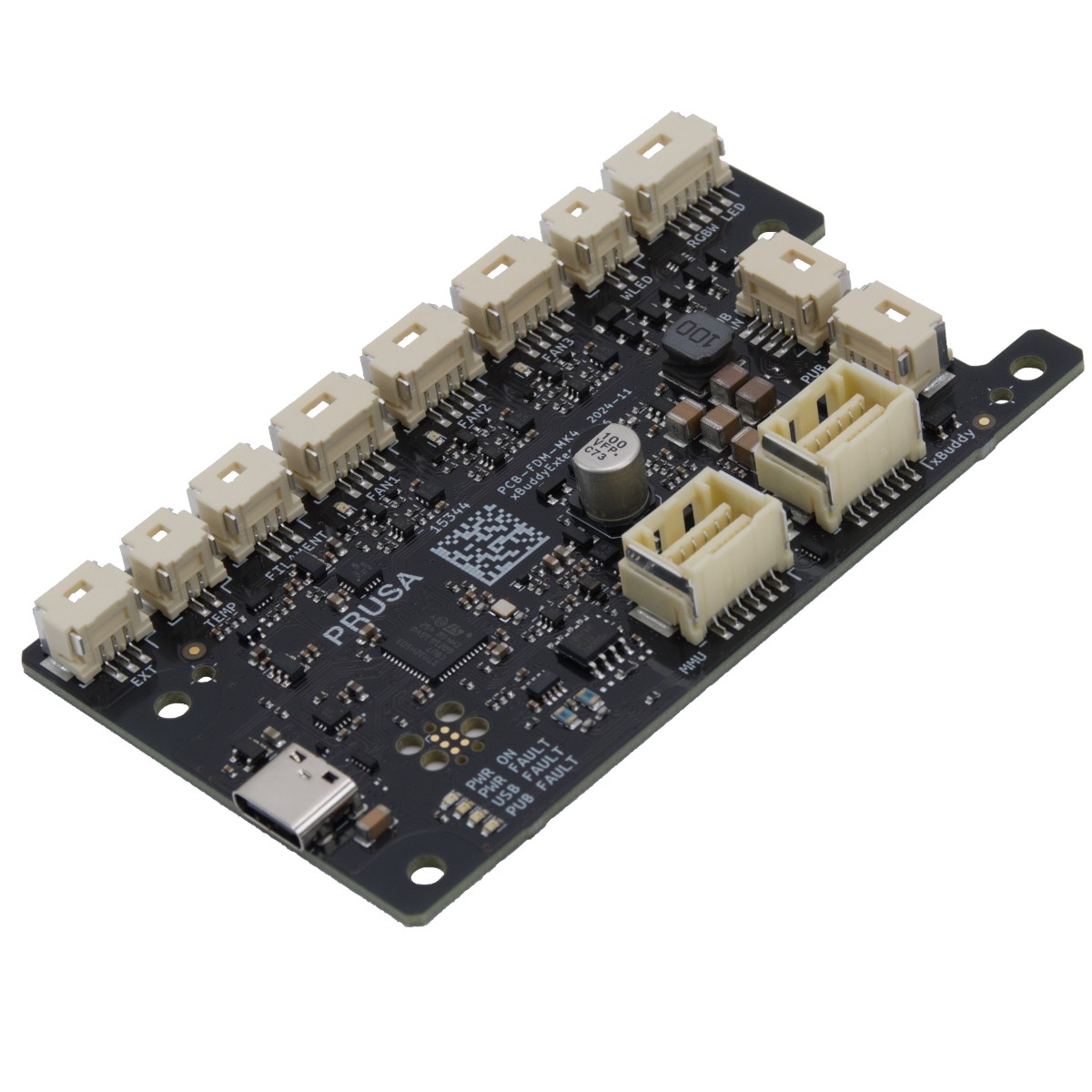

Extension board

Extension board er det ekstra elektronikkort, der sidder i xBuddy-boksen sammen med xBuddy-bundkortet. Ifølge Prusa passer det til Prusa CORE One, CORE One+ og CORE One L.

I Prusas samlevejledning til CORE One-kittet hedder kortet xBuddy extension board. Det monteres over xBuddy-kortet med fire M3x6-skruer og forbindes til xBuddy-kortet med et kort kabel. Ifølge Prusas vejledning til udskiftning af xBuddy-kortet går kablet til stikket mærket MMU på xBuddy-kortet. Prusa skriver, at den del af kablet, der har de ekstra røde ledninger, skal sidde i stikket til højre på extension boardet – ellers virker printeren ikke. Kortets røde ledning skal på plusterminalen sammen med den røde ledning fra strømforsyningen.

På CORE One sluttes RGB-LED-strippen (stikket mærket RGBW LED), de to kammerblæsere (FAN 1 og FAN 2), kammertermistoren (TEMP), den hvide LED-strip og sidefilamentsensoren (FILAMENT) til extension boardet. Prusa anbefaler i samlevejledningen, at du beskytter elektronikken mod statisk elektricitet og kun rører kortet i kanterne – ikke chips og komponenter.

Nøgledata

• Del: Extension board
• Passer til: CORE One, CORE One+, CORE One L
• Indhold: 1 stk.
• Prusa varenr. (IDF): 15698

• Extension board (1 stk.)

Du installerer denne reservedel korrekt ved at besøge Prusas vidensbase på help.prusa3d.com, vælge din printermodel og følge instruktionerne i reparationsvejledningen.
